초고속 증기 생산의 비밀-관류보일러 완전 분석

산업 현장에서 5분 만에 뜨거운 증기가 뿜어져 나온다면 어떨까요? 상상만 해도 놀라운 이 기술은 바로 '관류보일러' 덕분입니다. 오늘은 초고속 증기 생산의 비결을 파헤치고, 관류보일러가 우리 산업과 생활에 어떻게 기여하는지 함께 알아보겠습니다.

💨 관류보일러, 드럼 없는 초고속 증기 생산의 마법

산업 현장에서 '증기'는 마치 피와 같습니다. 발전소의 터빈을 돌리고, 공장의 생산 라인에 열을 공급하며, 때로는 우리 집을 따뜻하게 데우는 데까지 쓰이죠. 그런데 혹시 이 증기를 단 5분 만에 필요한 만큼만 빠르게 생산할 수 있다면 어떨까요? 에너지 효율을 극대화하고 생산성을 획기적으로 높일 수 있지 않을까요? 네, 바로 관류보일러(Once-Through Boiler)가 그 마법을 가능하게 합니다.

일반적인 보일러와 달리 관류보일러는 증기 드럼을 아예 설치하지 않고, 오직 길고 가는 관들로만 구성되어 있습니다. 마치 핏줄처럼 연결된 이 관들을 통해 급수가 공급되면, 한쪽 끝에서부터 뜨거운 열에 의해 예열, 가열, 증발, 그리고 과열까지의 모든 과정을 차례로 거치게 됩니다. 그리고 다른 쪽 끝에서는 곧바로 고온·고압의 증기가 뿜어져 나오는 신개념 보일러인 것이죠.

특히 보일러의 압력이 극도로 높아져 포화수와 포화증기의 밀도가 거의 같아지는 초임계압력(Supercritical Pressure) 이상에서는 강제순환 보일러조차 효율적인 순환이 어려워집니다. 이때, 오직 관류보일러만이 안정적으로 증기를 생산할 수 있어 주로 발전용 보일러로 많이 활용되고 있습니다. 최신 발전용 보일러 중 상당수는 출구 증기 압력이 무려 25MPa에 달하는 초임계압력 관류보일러를 사용하며, 17MPa급 강제순환 보일러에 비해 1~2% 가량 효율이 개선되는 놀라운 성능을 보여줍니다.

💡 잠깐, 초임계압력이 뭐예요?

물은 374℃, 22.1MPa(약 220기압)의 임계점 이상에서는 액체와 기체의 구분이 사라지는 '초임계 유체'가 됩니다. 이 상태에서는 밀도가 거의 같아져 증기 드럼 없이도 효율적인 증기 생산이 가능해져요. 관류보일러가 이 초임계압력 환경에 최적화된 이유죠!

⚙️ 관류보일러의 핵심 특징: 무엇이 다를까?

관류보일러는 기존의 자연순환 보일러나 강제순환 보일러와 비교했을 때 몇 가지 독특하고 강력한 특징들을 가지고 있습니다. 이 특징들 덕분에 특정 산업 환경에서 독보적인 성능을 발휘할 수 있죠.

• 높은 압력에 최적화된 설계: 증기 드럼이 없기 때문에 고압 환경에 훨씬 유리합니다. 드럼은 압력이 높아질수록 제작이 어렵고 비용이 많이 들기 때문이죠.
• 유연한 수관 배치: 길고 가는 관들로만 구성되어 있어 보일러 내부의 수관 배치를 자유롭게 할 수 있습니다. 이는 보일러의 설계 자유도를 높이고 공간 효율성을 개선하는 데 기여합니다.
• 별도의 순환 장치 불필요: 급수펌프의 압력만으로 모든 물이 관을 따라 흐르며 증발하므로, 물의 순환을 위한 추가적인 펌프나 장치가 필요 없습니다. 구조가 더 단순해지고 유지보수가 용이해집니다.
• 빠른 시동 시간 및 부하 변동 민감성: 전열 면적에 비해 보일러 내부에 있는 물의 양이 매우 적습니다. 덕분에 보일러를 켜고 증기가 나오기까지의 시간이 획기적으로 짧아지며, 부하 변동에 즉각적으로 반응할 수 있어 효율적인 운전이 가능합니다.

⚠️ 주의! 철저한 급수 처리의 중요성

관류보일러는 물이 증발하면서 모든 불순물이 관 내부에 직접 침전될 수 있습니다. 따라서 보일러 내부의 스케일 형성이나 부식을 방지하기 위해 매우 철저한 급수 처리가 필수적입니다. 이 점은 관류보일러 운용에서 가장 중요한 관리 포인트 중 하나입니다.

🔍 대표적인 관류보일러 형식: 벤슨 vs. 슐저

관류보일러는 그 구조와 작동 방식에 따라 크게 벤슨 보일러(Benson Boiler)와 슐저 보일러(Sulzer Boiler)로 분류할 수 있습니다. 각각의 독특한 설계 방식이 어떻게 효율적인 증기 생산을 가능하게 하는지 살펴보겠습니다.

1. 벤슨 보일러 (Benson Boiler)

벤슨 보일러는 1922년 영국의 벤슨(Benson)에 의해 고안되어 독일의 지멘스(Siemens)사에 의해 실용화된 관류보일러의 대표적인 형식입니다. 용량을 크게 하기 위해 수많은 증발관을 병렬로 배치하고, 각 관에 물을 균일하게 공급하기 위한 헤더(header)를 여러 개 설치한 것이 특징입니다.

급수펌프를 통해 고압으로 공급된 급수는 절탄기에서 미리 가열된 후, 상하 헤더에 연결된 여러 증발관으로 보내집니다. 여기서 전체 보일러 수량의 약 85%가 증발하며, 이 기수 혼합물은 배기 통로에 설치된 접촉증발관을 거치면서 증발이 완전히 완료됩니다. 이후 복사과열기와 대류과열기를 거치면서 고온·고압의 과열증기로 최종 변환됩니다.

여기서 중요한 점은, 대부분의 불순물이 접촉증발관에서 석출된다는 것입니다. 이를 통해 민감한 과열기를 보호하고 보일러의 수명을 연장하는 데 기여합니다. 이런 정교한 설계 덕분에 벤슨 보일러는 안정적이면서도 효율적인 증기 생산을 자랑합니다.

2. 슐저 보일러 (Sulzer Boiler)

스위스의 슐저(Sulzer) 회사에 의해 1932년 실용화된 슐저 보일러는 벤슨 보일러와는 또 다른 접근 방식을 취합니다. 슐저 보일러는 벤슨 보일러보다 굵고 긴 연속관을 사용하며, 소형 보일러에서는 한 개, 대형 보일러에서는 여러 개를 병렬로 배치하여 전열 면적을 극대화합니다. 벤슨 보일러와 같은 별도의 헤더는 사용하지 않는 것이 특징입니다.

물의 유동을 일정하게 유지하기 위해 라몬트 보일러와 유사하게 각 관의 입구에 오리피스(Orifice)를 부착하여 유입량을 정확하게 조절합니다. 또한, 증발관 끝에는 기수분리기(Steam Separator)를 설치하여 증발 과정에서 생성된 증기-물 혼합물에서 증기를 효율적으로 분리해냅니다. 이는 보일러의 안정적인 운전과 높은 증기 품질을 보장하는 핵심 요소입니다.

📈 중소형 산업의 게임 체인저: 관류보일러의 새로운 활용

관류보일러의 장점은 비단 대형 발전소에만 국한되지 않습니다. 수관을 자유롭게 배치할 수 있는 덕분에 소형화가 가능하고, 빠른 시동이라는 강점을 가지고 있어 최근에는 중소용량의 저압 관류보일러가 난방용이나 다양한 산업용으로 활발하게 개발되고 있습니다. 제가 예전에 방문했던 한 식품 공장에서도 기존의 노통연관보일러 대신 여러 대의 소형 관류보일러를 설치하여 에너지 비용을 크게 절감하고 있었죠.

오랜 기간 중소형 산업용 보일러 시장을 장악했던 노통연관보일러는 한때 60~70%에 달하는 높은 점유율을 자랑했습니다. 하지만 앞서 언급한 관류보일러의 여러 가지 장점들, 특히 빠른 응답성과 효율성 덕분에 관류보일러의 사용은 2025년 현재 급격하게 확대되고 있으며, 이러한 경향은 앞으로도 더욱 증대될 것으로 예상됩니다.

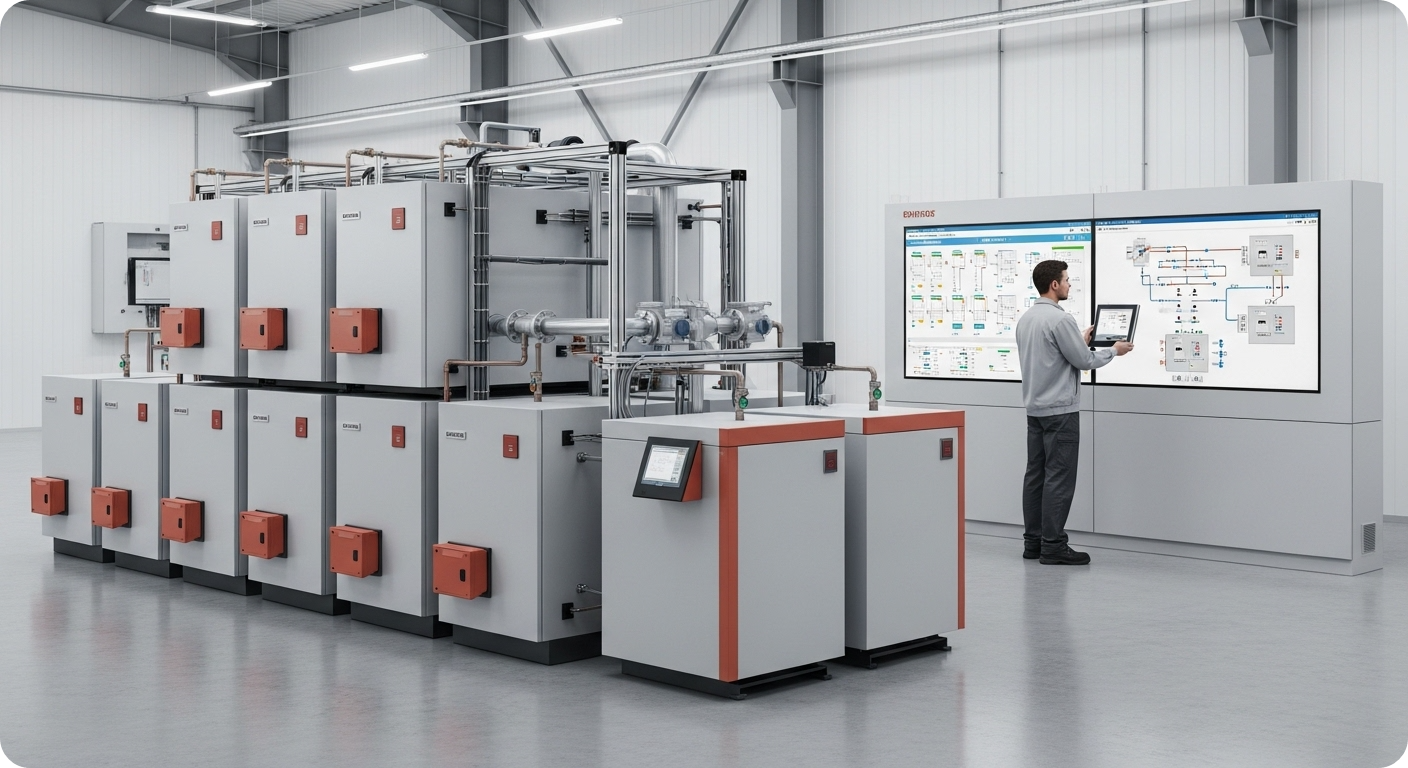

특히 최근에는 육상의 여러 산업시설에서 대형 수관보일러나 노통연관보일러를 단 1대 설치하는 대신, 소형 관류보일러를 여러 대 설치하는 추세가 늘고 있습니다. 이 방식은 증기 수요량에 따라 가동되는 보일러 대수를 신축성 있게 조절함으로써 시스템의 전체 효율을 극대화할 수 있습니다. 증기 수요가 적을 때는 소수의 보일러만 가동하고, 수요가 많아지면 추가 보일러를 빠르게 가동하여 항상 최적의 운전 상태를 유지할 수 있기 때문이죠. 이는 에너지 절감은 물론, 설비 유지보수에도 큰 이점으로 작용합니다.

💡 핵심 요약

1. 초고속 증기 생산: 관류보일러는 드럼 없이 긴 관을 통해 5분 이내에 증기 생산이 가능하여 빠른 응답성을 자랑합니다.

2. 고압/초임계압력 최적화: 25MPa급 초임계압력에서도 안정적으로 작동하며, 기존 보일러 대비 1~2% 높은 효율을 제공합니다.

3. 유연한 설계와 운전: 수관 배치가 자유롭고, 소형화가 가능하여 중소형 산업 및 모듈형 시스템에 적합합니다.

4. 에너지 효율 극대화: 증기 수요에 따라 가동 대수를 조절하는 방식으로 항상 최적의 효율을 유지하여 에너지 절감에 기여합니다.

더 나은 미래를 위한 에너지 솔루션, 관류보일러의 혁신적인 기술이 궁금하다면 본문을 다시 확인해보세요!

❓ 자주 묻는 질문 (FAQ)

Q1: 관류보일러가 기존 보일러보다 왜 더 빠르게 증기를 생산하나요?

A: 관류보일러는 증기 드럼 없이 긴 수관 내에서 물이 직접 가열되고 증발합니다. 물의 양이 적고 열 전달 면적이 효율적으로 설계되어 있기 때문에, 보일러를 켜고 증기가 나오기까지의 시간이 획기적으로 단축됩니다. 이는 마치 물이 꽉 찬 큰 냄비보다 얇고 긴 호스에 담긴 물을 데우는 것이 훨씬 빠른 것과 같은 원리입니다.

Q2: 관류보일러는 어떤 산업 분야에서 주로 활용되나요?

A: 주로 대규모 발전소의 고압·초임계압력 증기 생산에 사용되어 왔습니다. 최근에는 빠른 시동과 효율성 덕분에 섬유, 식품, 화학, 제약 등 중소형 산업 시설의 난방 및 공정용 증기 공급, 그리고 모듈형 시스템에도 활발하게 적용되고 있습니다.

Q3: 벤슨 보일러와 슐저 보일러의 가장 큰 차이점은 무엇인가요?

A: 벤슨 보일러는 여러 개의 병렬 증발관에 물을 균일하게 공급하기 위해 헤더(header)를 사용하는 반면, 슐저 보일러는 헤더 없이 굵고 긴 연속관을 사용합니다. 또한 슐저 보일러는 물의 유동을 조절하기 위한 오리피스와 증기-물 혼합물을 분리하는 기수분리기를 갖추고 있다는 점이 다릅니다.

관류보일러는 단순한 기계를 넘어, 현대 산업의 효율과 지속가능성을 책임지는 핵심 기술이라고 할 수 있습니다. 초고속 증기 생산의 비결과 다양한 활용 사례를 통해 앞으로 우리 삶의 어떤 변화를 가져올지 기대가 됩니다.
